Регулятор мощности.

Нужно сделать регулятор мощности для выжигателя. Вроде обычная задачка, но есть пара особенностей. У трансформатора отводы от вторичной обмотки на 0.4, 1, 1.4 и 1.7 Вольт. Мне нужен ШИМ от 1.7. Сопротивление жала выжигателя 0.9 Ом у холодного, 1.5 у горячего. В общем ток около 1 ампера будет. Добавлю диодный мост, чтобы было постоянное напряжение.

Собственно вопрос, как сделать ШИМ на такое низкое напряжение? Есть таймер NE555, диоды на большой ток и силовые транзисторы. У меня пока один вариант - сделать умножитель напряжения для питания регулятора. Может что подскажите?

Хотя конечно понятно, что лучше купить другой трансформатор на 6 вольт, 2.2 ампера. Но пока делаю из того что есть.

USB термометр.

Начал работать с микроконтроллёром PIC18F14K50. Похож на AtTiny2313. Но у него есть USB. Куча фирменных микрочиповских примеров. Вот собственно, что на нём можно сделать.


USB термометр с датчиком LM75AD. Деталей минимум: подтягивающие резисторы на I2C, конденсаторы на питании и кварце, ну и сам кварц. Если делать плату двухстороннюю, то размер будет ещё меньше.

Температура передаётся текстом в виртуальный com порт. На kvorb.ru в статистике теперь будет температура у меня дома. Обновление раз в 10 минут. Но это уже так понт, чтобы показать как можно использовать этот термометр.

Да и наверно полностью перейду на PIC. Всё, что мощнее AtMega8. А вот всякие Tiny13 и Tiny2313 выигрывают у пиков в цене.

Новый Год.

Ну что друзья-электронщики, с наступающим вас! Паяем ёлки, жжём светодиоды. И конечно загадываем желания. Удачных компиляций, быстрых отладок и чтоб ни одного короткого замыкания в Новом Году. :)

Ёмкость для травления печатных плат

Решил сделать ёмкость для травления печатных плат. Получилась вот такая штука.
Ёмкость для травления печатных плат

Боковые части склеены из нескольких слоёв пластика. Передняя и задняя части сделаны из оргстекла от коробок для CD-дисков. Боковые части лучше делать из цельного куска толстого оргстекла, аккуратней получится.

Это первые испытания. Осталось немного доработать. Обрезать верхнюю часть, сделать подставку и добавить краник. Без краника бурление говн слишком интенсивное.

Погрешность термодатчиков LM75AD.

Разрабатывал ещё один термометр и случайно заметил, что два одинаковых термодатчика показывают разную температуру. Разница в три градуса. На одном 25.5, на втором 28.6.

Диапазон у этих датчиков от -55 до 125 градусов. Погрешность три градуса. При разрешении в 0.125 градуса.

Термометр мой подключается к USB. Создается виртуальный com-порт. В него передаётся температура текстом и команды управляющие термометром. В общем было решено сделать возможность калибровки. Есть пара команд "U" и "D", которые увеличивают/уменьшают значение калибровки. Команда "S" сохраняет значение калибровки в EEPROM.

Потом отдельно опишу, что за термометр у меня получился.

Обновка.

Получил посылку из gsmserver.ru
Заказ формировали ровно месяц. Часть товара была где-то в европейских странах. Зато доставили из Москвы всего за неделю, (обычно не меньше двух).

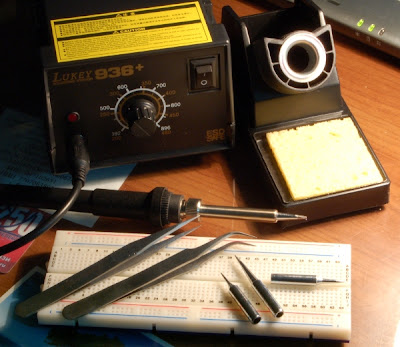

Паяльная станция Lukey 936+, сменные жала к ней, два хороших пинцета и макетная плата.
Станция мне понравилась, даже очень. Тут меня поймет каждый, кто первый раз брал в руки паяльник паяльной станции, после советских и китайских паяльников за 150 руб.

Есть конечно и минусы, но незначительные. Корпус сделан грубовато, пару раз прошлись напильником чтобы сгладить углы и всё. Разъём для подключения паяльника к станции хлипкий. Как на компьютерах, тот в который подключают клавиатуры/мышки. Хотя, его можно будет поменять на нормальный.

...

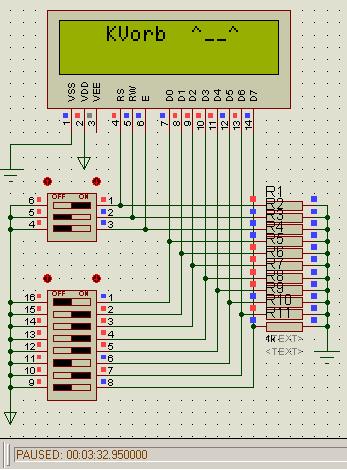

Микроконтроллёры? Пижонство!! Выключатели рулят!! 16 байт за 3 минуты 32 секунды)) А вот кириллицы там нет, упячка однако.
